자동차 통신 테스팅 장비

금주 차량용 반도체 영업 활동에서,

자동차 통신 장비를 다루는 업체에 대해 파악하면서 자동차 통신 테스트 장비에 대해 알아보았다.

테스트 장비는 일반적으로 양산을 할 만큼 수량은 많지 않지만, 자동차를 생산하고 정비하는데에 있어 반드시 필요하다.



자동차 통신 테스트 장비란?

자동차 내부의 전자 시스템과 외부 장치 간의 통신을 테스트하고 분석하는 데 사용된다. 자동차의 전기 및 전자 시스템이 올바르게 작동하고 상호 연결되는지 확인하며, 자동차의 안전성과 성능을 보장하기 위해 중요한 역할을 한다.



자동차 통신 테스트 장비의 종류

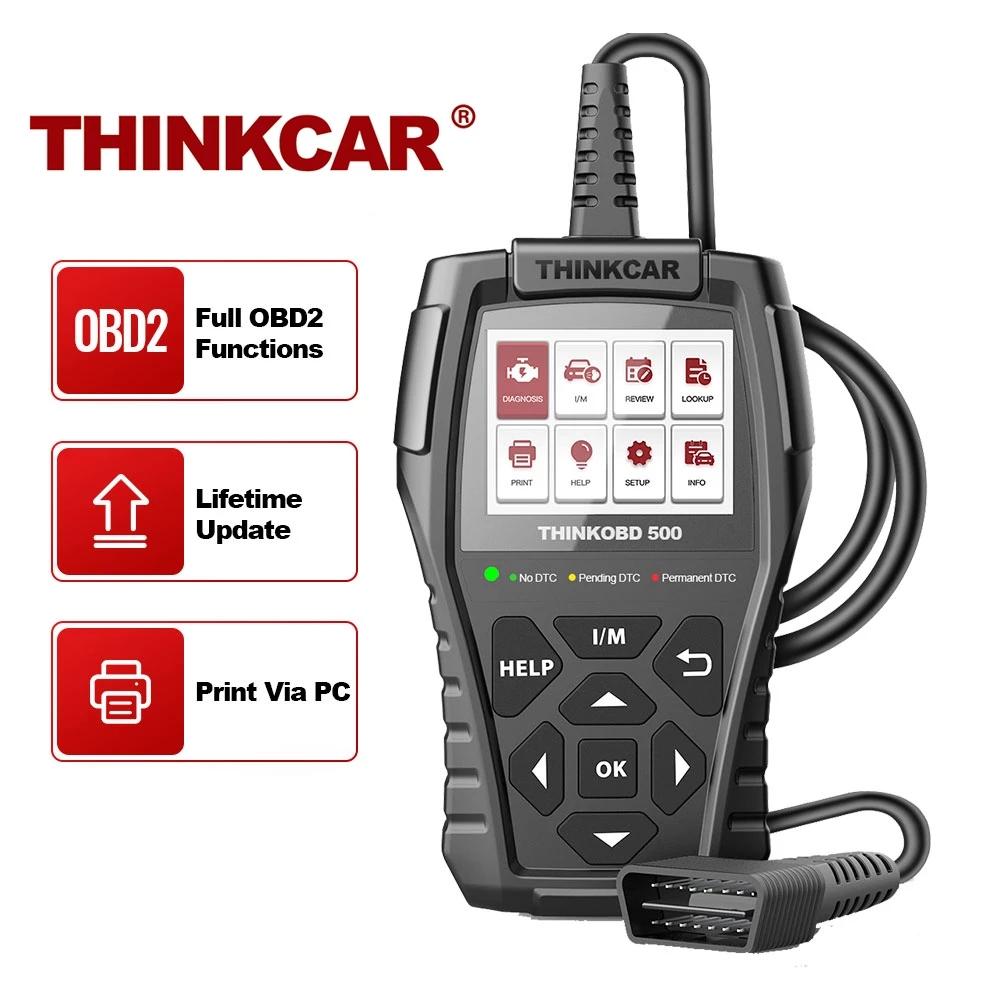

1. OBD-II 스캐너

- OBD-II (On-Board Diagnostics) 스캐너는 자동차의 진단 포트에 연결하여, 자동차의 전자 제어 모듈과 통신

- OBD-II 스캐너는 자동차의 센서, 액추에이터, 시스템 상태 등을 모니터링하고 오류 코드를 읽어내어 문제를 진단

- OBD-II 스캐너는 차량의 성능 최적화, 배출 가스 테스트, 연료 효율성 분석 등에 활용

- 일반적으로 OBD-II 포트에 연결되며, USB, Wi-Fi, Bluetooth 등 다양한 연결 방식을 지원





2. CAN 분석기:

- CAN (Controller Area Network) 분석기는 자동차에서 사용되는
CAN 네트워크의 통신을 모니터링하고 분석하는 데 사용

- CAN 분석기는 자동차의 다양한 제어 모듈 사이에서 데이터를 주고받는
CAN 메시지를 캡처하고 해석하여 시스템 동작을 분석하고 디버깅

- CAN 분석기는 차량 네트워크의 문제 해결, 데이터 흐름 분석, 프로토콜 준수
검증 등에 활용

- CAN 분석기는 CAN 버스를 읽고, 쓰기, 캡처하고, 분석하기 위해 사용되며,
통신 속도, 신호 상태, 오류 감지 등의 정보를 제공



3. LIN 분석기:

- LIN (Local Interconnect Network) 분석기는 자동차의 LIN 네트워크 통신을 분석하는 데 사용

- LIN은 저속 통신을 위한 네트워크로, 자동차 내의 간단한 센서, 액추에이터와의 통신에 사용

- LIN 분석기는 LIN 버스의 통신 상태, 메시지 프레임, 오류 감지 등을 분석하여 네트워크의
작동 상태를 확인하고 문제를 해결

- 일반적으로 LIN 버스를 읽고, 쓰기, 캡처하고, 분석하기 위한 전용 소프트웨어와 함께 사용





4. Ethernet 테스터:

- 최신 차량은 이더넷(Ethernet)을 통해 다양한 시스템 및 컴포넌트 간 통신을 수행

Ethernet 테스터는 차량 내 이더넷 네트워크의 성능, 품질, 데이터 전송 속도 등을 평가하기 위해 사용

- 이더넷 테스터는 네트워크 트래픽을 생성하고 모니터링하여 네트워크의 동작을 분석하고 문제를 찾는 데 도움

- 이 외에도 자동차 통신 테스트를 위한 다양한 장비와 시스템이 존재합니다. 예를 들어, 통신 시뮬레이터는 다양한 통신 프로토콜을 시뮬레이션하여 자동차의 통신 시스템을 테스트하고 디버깅하는 데 사용됩니다. 또한, 버스 로거는 차량 통신 버스에서 발생하는 데이터를 기록하고 분석하는 데 사용.





이러한 장비들은 자동차 제조사, 연구 개발 기관, 자동차 서비스 센터 등에서 사용되며,
차량의 통신 시스템 개발, 품질 보증, 문제 해결 등에 중요한 역할을 한다.
